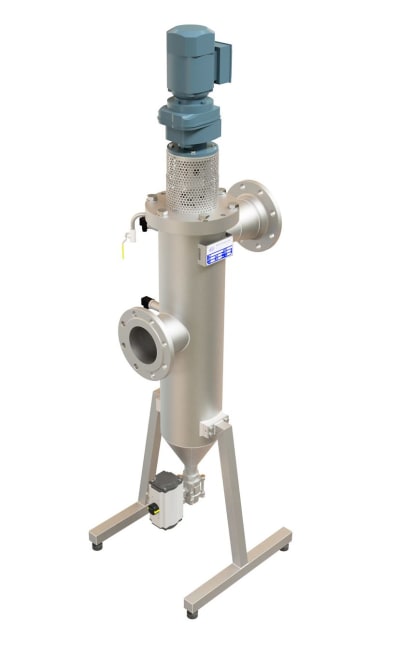

KS-137 Selvrensende Filter
HiFlux KS - 137 filtre er designet som et kompakt selvrensende filter med mange bruksområder. Filterets robuste konstruksjon gjør det egnet for rengjøring av nesten alle væsker, som tungolje, smøreolje, bitumen, fett, maling, tannkrem, vann, gjæringsvæsker, bensin, sirup, kondensat, CIP-væsker, antibiotikasuspensjoner og mer.
Filteret brukes der kontinuerlig drift er ønsket uten avbrudd i strømmen. Rengjøringsprosessen startes ved å aktivere girmotoren manuelt når differensialtrykket har nådd et nivå der rengjøring er nødvendig. Skittet konsentreres i filteret til det dreneres bort.
Filtreringsprinsippet er basert på et asymmetrisk kantgapselement, der skittpartiklene fanges opp på overflaten av filterelementet.
Under rengjøringen roterer filterinnsatsen, hvorved 3 stk. faste kniver skraper skitten ned i et dreneringskammer der det dreneres ut av filteret med passende intervaller. Dette resulterer i en definert og absolutt rengjøring av filteret.
Siden rengjøringsprosessen ikke krever at filteret slås av fra resten av systemet, vil strømmen av filteret fortsatt finne sted under skrapingen. Dette betyr at filteret kan fungere hele tiden og at strømmen ikke blir avbrutt under rengjøring. Rengjøringsprosessen starter når girmotoren aktiveres. For noen prosesser kan skrapeprosessen kjøre hele tiden for å sikre en fortsatt aktiv og ren filteroverflate. Drenering av smuss skjer gjennom bunnventilen, som skal åpnes manuelt etter et gitt antall skrap eller med passende intervaller. Dette konsentrerer skitt før det skyves ut av filteret, noe som reduserer produkttapet betydelig.
Drenering utføres over en periode på normalt 1-3 sekunder, der det kan være et lite trykkfall i systemet. Væskestrømmen til filteret reduseres her med bare ca. 5-10% i det korte øyeblikket når dreneringen pågår. Ved konstruksjonen av filteret er det lagt vekt på å gjøre konstruksjonen robust og pålitelig. Ved å begrense antall bevegelige komponenter minimeres slitasje og vedlikeholdskrav. Den enkle konstruksjonen gjør filteret så servicevennlig at det ikke er behov for ekstern assistanse i forbindelse med service.
Differenstryk | KS-137/80 50 - 3000 * |
KS -137/100 50-130 * |
KS‐137/100 250 - 3000 * |
KS-137/125 50 * |
KS‐137/125 100 - 130 * |
KS‐137/125 250 - 3000 * |
---|---|---|---|---|---|---|
0,05 | 25 | 30 | 35 | 45 | 50 | 50 |
0,10 | 41 | 52 | 63 | 62 | 74 | 74 |
0,15 | 55 | 65 | 82 | 85 | 90 | 92 |
0,20 | 66 | 85 | 95 | 93 | 100 | 107 |
0,30 | 83 | 105 | 120 | 118 | 125 | 132 |
0,40 | 97 | 125 | 140 | 138 | 142 | 150 |
Filteret skal installeres som et trykkfilter i systemer som har et overtrykk i forhold til miljøet på minst 0,1 bar for å sikre en effektiv oppslemming.
General Numbers | |
---|---|
Filtration Range | 50 - 3000 µm |
Capacity | Maks 100 m3/h |
Power supply | 3 x 230/400V, 50Hz |
Test Pressure | I henhold til EN 13445 |
Max working temperature | 110 °C |
Max differential pressure | 2,5 (8) bar |
Design Pressure | 16 bar |
Skrapesystem | Roterende |
