Micro-Line 1050 SS Filter
HiFlux Micro-Line 1050 SS filtre i rustfritt syrefast stål EN 1.4404 er designet som et kompakt in-line universalfilter med mange bruksområder.
Filteret leveres som en pose eller et filter og kan utstyres i begge versjoner med en magnetstang for effektiv oppbevaring av magnetiske partikler, se Micro-Line 1050 SS Magnetfilter.
Filteret er designet for 16 bar designtrykk ved temperaturer opp til 110 ° C (vann).
Lokket er designet slik at det enkelt kan åpnes / lukkes - uten bruk av verktøy - noe som gjør rengjøringen rask og enkel, slik at filteret kan settes i drift igjen med en gang.
Filteret brukes som et posefilter, der det kreves pålitelig finfiltrering fra 1 mikron med stor smusskapasitet. Filterposer er tilgjengelige i forskjellige materialer og grader av filtrering (se også datablad for filterposer). Filteret brukes som filter, der det kreves stor strømnings- og smusskapasitet samt lite differensialtrykk.
Som standard er strømningsretningen fra innsiden og ut gjennom filterinnsatsen. Skittet fanges opp i silfilteret, som kan løftes ut og rengjøres. Det er mulig å bruke silfilter med omvendt strømningsretning. Dermed fanges smuss på utsiden av silen, og det er mulig å slamre filteret gjennom avløpsavløpet ved å montere en ventil.
Opphengsbraketter som er montert direkte på filterhuset kan også leveres som tilbehør.

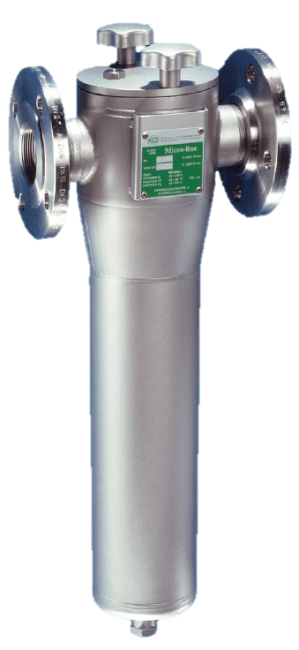

Filteret vises med flenser DN 50 TN16 EN 1092-1. Annen form for tilkobling i henhold til kundespesifikasjon. Standard er med R2 nippel.
Micro-Line 1050 SS Filter
|
16 bar |
Prøvetrykk: |
EN 13445 |
Differensialtrykk maks: |
1,0 bar (posefilter), 2,0 bar (silfilter) |
Arbeidstemperatur maks: |
110° C (vann) - eller i henhold til kundens krav (se også filtrering) |
Volum: |
6 liter |
Vekt: |
18 kg |
Flensforbindelse: |
Nippel R2 EN 10226-1 eller flens DN 50, TN16 EN 1092-1 |
Filterpose (PP): |
10-50 mikron (maks. 120°C) |
Filterpose (PA): |
1-5‐10‐25‐50‐100 mikron (maks. 90 ° C) |
Si-filter (EN 1.4301): |
25-30-50-100-250-500-1000 mikron |
Magnetisk system: |
HiFlux magnetstang for både sil og posefilter |
General Numbers | |
---|---|
Filtration Range | 1-1000 µm |
Capacity | 12-31 m3/h |
Weight | 18 kg |
Volume | 6 litres |
Test Pressure | EN 13445 |
Max working temperature | 110 (vann) °C |
Max differential pressure | 1 eller 2 bar |
Design Pressure | 16 bar |
Magnetic Strength | 12000 Gauss |
