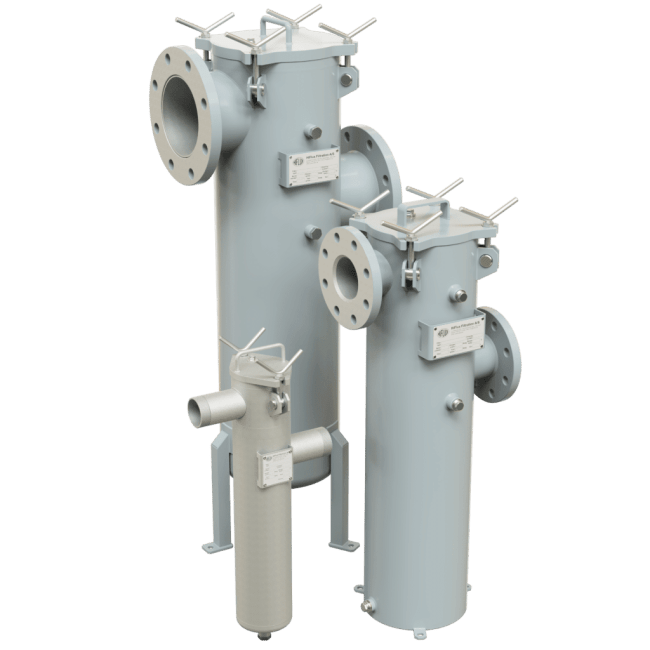

TS 1 - 5 filter
TS Silfilter for trykksystemer brukes der det er behov for effektiv finfiltrering med stor smusskapasitet og lavt differensialtrykk.
Filtrene kan brukes som suge- eller trykkfilter og har et enkelt og trygt lukkesystem, som gjør rengjøringstiden kort, slik at driftsutnyttelsen av filtrene maksimeres.
Kompakt design og maksimal innebygd filteroverflate sikrer best mulig flyt og dermed lite differensialtrykk, samt lange intervaller mellom rengjøring av silelementet og et lite energiforbruk.
Filteret består av 2 hovedelementer:
- Filterhus, utformet i samsvar med gjeldende trykkbeholderstandarder, i sveiset karbonstål eller syrefast stål i rustfritt stål EN 1.4404.
- Sikkerhetskurven, med maksimalt overflateareal, tåler et differensialtrykk på 2 bar. Filtervevet av rustbestandig syrefast stål i slitesterk veving. Safe kurven er konstruert slik at den enkelt kan skilles fra hverandre for effektiv rengjøring. Dette muliggjør også enkel og rask endring av filtreringsgrad etter behov - og til minimale kostnader.
Som standard er strømningsretningen fra innsiden og ut gjennom filterinnsatsen. Dermed fanges smuss opp i filterfilteret, som lett kan løftes ut og rengjøres. Det er mulig å bruke filteret med omvendt strømningsretning. Dermed fanges smuss på utsiden av silen, og det er mulig å slamre filteret gjennom avløp i bunnen når ventilen monteres.
Filteret kan monteres videre med en magnetstang som muliggjør effektiv oppbevaring av magnetiske partikler. Magnetinnsatsen er utformet som en integrert del av silinnsatsen for enkel og rask håndtering i forbindelse med rengjøring.
Filtrene TS 3, TS 4 og TS 5 er utstyrt med 2 stk. G½B utløp for mulig installasjon av manometre eller differensialtrykkmåler.
Spesiell design i henhold til kundespesifikasjoner. Disse inkluderer vanligvis annet materialvalg, type / størrelse / sted for tilkobling, andre trykkgrenser og / eller temperaturnivåer. Godkjenninger i henhold til PED-direktivet 97/23 / EC.
Type: | cm² | 30 * | 60 * | 100 * | 250 * | 500 * | 1000 * | 1500 * | 2500 * |
---|---|---|---|---|---|---|---|---|---|
TS 1-1050-50 | 1050 | 18,0 | 19,0 | 20,0 | 21,0 | 22,0 | 23,0 | 24,0 | 25,0 |
TS 3-2130-50 | 2130 | 19,0 | 19,5 | 20,0 | 21,0 | 22,0 | 23,0 | 24,0 | 25,0 |
TS 3-2130-80 | 2130 | 41,0 | 43,0 | 45,0 | 47,0 | 49,0 | 50,0 | 52,0 | 53,0 |
TS 4-3175-100 | 3175 | 69,0 | 72,0 | 75,0 | 78,0 | 81,0 | 82,0 | 85,0 | 86,0 |
TS 5-4340-150 | 4340 | 149 | 157 | 165 | 173 | 181 | 186 | 181 | 181 |
TS 5-6760-150 | 6760 | 149 | 157 | 165 | 173 | 181 | 181 | 181 | 181 |
Filtrene kan monteres med høyeffektive HiFlux magnetstenger for oppsamling av magnetiske partikler.
*) Kapasitet i m3 / t ved differensialtrykk 0,1 bar / mikron
General Numbers | |
---|---|
Capacity | 4,5 - 243 m3/h |
Max working temperature | 110 °C |
Max differential pressure | 2 bar |
Design Pressure | 10 eller 16 bar |
Filtration Range | 30 - 1000 µm |
Flange connection | EN 1092‐1 |
