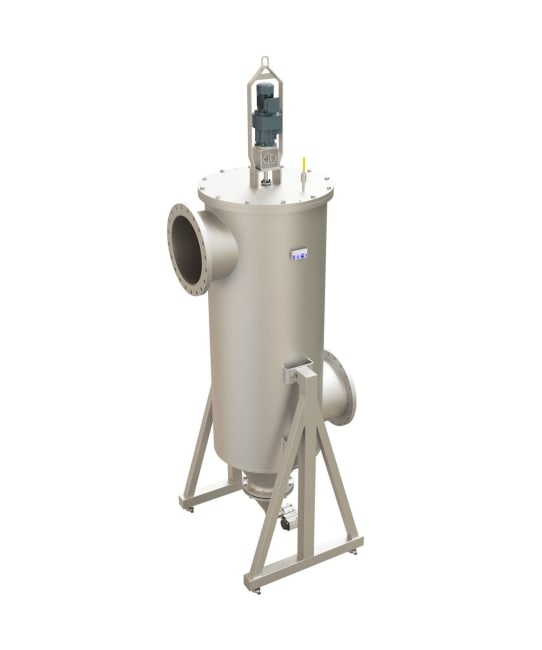

Auto-Line LVLR-E

Produktnummer: AutoLine-LVLR-E
Lagerbeholdning:

inkl. mva.

Auto-Line - LVLR-E

HiFlux Auto-line filtre er designet som kompakte, selvrensende automatiske filtre i rustfritt syrefast stål EN 1.4404 med mange bruksområder. Filterets robuste konstruksjon gjør det egnet for rengjøring av nesten alle væsker, som tungolje, smøreolje, bitumen, fett, maling, tannkrem, vann, gjæringsvæsker, bensin, sirup, kondensat, CIP-væsker, antibiotikasuspensjoner og mer.

Filteret brukes der det er krav om en automatisk kontinuerlig rengjøringsprosess, hvor smusset konsentreres i filteret til det blir drenert bort mens filteret fortsatt er i drift. Filtreringsprinsippet er basert på filterelementer, der smusspartiklene fanges opp på overflaten. Under rengjøring skrapes skitten inn i et dreneringskammer, hvorfra det dreneres bort fra filteret med passende intervaller. Dette resulterer i en definert og absolutt rengjøring av filteret. Dreneringen kontrolleres individuelt og dermed reduseres produkttapet til et absolutt minimum. Ved rengjøring føres et skrapestempel gjennom filterfilteret, hvor skitten skrapes ned i et slamkammer i bunnen av filteret. Siden skrapestempelet er åpent, kan strømmen i filteret fortsatt skje under skrapingen. Dette betyr at filteret kan fungere hele tiden og at strømmen ikke blir avbrutt under rengjøring.

Dreneringen av filteret skjer gjennom bunnventilen, som kan stilles fritt for å bli aktivert etter et gitt antall skrap. Dermed konsentreres smusset før det skyves ut av filteret, noe som reduserer produkttapet til et minimum. Drenering utføres over en periode på vanligvis 1-3 sekunder, der det kan være et lite trykkfall i systemet. Væskestrømmen til filteret reduseres her bare med ca. 5-10% i det korte øyeblikket når dreneringen finner sted.

E-versjonen har en utvidet luftsylinder. Dette forhindrer muligheten for krysskontaminering mellom mediet i beholderen og det pneumatiske systemet. Ved konstruksjonen av filteret er det lagt vekt på å gjøre konstruksjonen robust og pålitelig. Ved å begrense antall bevegelige komponenter minimeres slitasje og vedlikeholdskrav. Den enkle konstruksjonen gjør filteret så servicevennlig at det ikke er behov for ekstern assistanse i forbindelse med service.



Kapasitet: (ved viskositet 1 cSt og som trykkfilter):

Areal Kapasitet m3/h | micron
Differenstrykk      Si-areal cm²     100 *       150 *     200*     300 *     500 *     1000 µm
0,20 28.250 1940 1940 1940 2000 2000 2000
0,15 28.250 1670 1670 1670 1750 1750 1750
0,10 28.250 1360 1360 1360 1410 1410 1410
0,05 28.250 960 960 960 990 990 990


*) Kapasitet i m³ / t / mikron
Filteret skal bare installeres som et trykkfilter i systemer som har et positivt overtrykk (omgivelsene må tas i betraktning).
Alle Auto-line filtre er standard produsert i henhold til direktivet om trykkutstyr 2014/68 / EC artikkel 4, avsnitt

General Numbers
Max working temperature 80 °C
Skrapesystem Roterende
Capacity 960 - 2000 m3/h
Sludgechamber volume 88 litres
Filtration areal 28.250 cm2
Weight 1100 kg
Drain Ball valve Rp2
Max differential pressure 3-6 bar
Design Pressure 6 bar
Filtration Range 100-150-200-300-500-1000 µm
Flange connection DN500 PN10 EN1092-1/01
Power supply 3 x 400V
Volume 1270 litres
Air supply 6 bar, filtreret
