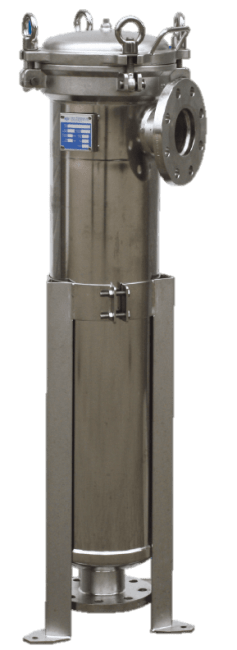

Mini og TWP Rustfrie Posefiltre
inkl. mva.
Posefiltre i rustfritt stål
HiFlux Mini og TWP posefiltre i rustfritt stål brukes der det er behov for pålitelig finfiltrering fra 1 mikron med stor smusskapasitet. Filterhusene er designet for 10 bar (Mini 8,5 bar) arbeidstrykk og er utstyrt med et enkelt og trygt lukkesystem, som gjør byttetiden til filterposene kort, slik at driftsutnyttelsen maksimeres. Det har et kompakt design og en innebygd filteroverflate som sørger for best mulig flyt og dermed lite differensialtrykk, lengre intervaller mellom poseskift og mindre energiforbruk. For mer detaljert produktbeskrivelse og dimensjoner se datablad i Dokumentarkiv.
Filteret består av 3 hovedkomponenter:
- Filterhus som er designet i henhold til gjeldende trykkbeholderstandard. Leveres i rustfritt stål SUS316 (Mini EN 1.4404)
- Støttekurven gir filterposen mekanisk styke og sørger for at posen tåler et differensialtrykk opptil 1 bar.
Støttekurven er laget av rustfritt stål SUS316 for å ha lang levetid. - Filterposen er tilgjengelig i flere typer materialer og filtreringsgrader. Spesiell utforming av søm og trådvalg sikrer en robust designet filterpose, uten gjennomgående perforeringer. Filtermaterialet er valgt etter nøye bestemmelser av filtreringsgraden og maksimal smusskapasitet.
|
Mini |
TWP |
TWP4 |
Designtrykk: |
8.5 bar |
10 bar |
10 bar |
Prøvetrykk: |
|
15 bar |
15 bar |
Differensialtrykk maks: |
1,0 bar |
1,0 bar |
1,0 bar |
Arbeidstemp.maks: |
100 ° C |
100 ° C |
100 ° C |
Forbindelse: |
EN 10229 |
EN 10226, flens EN 1092-1 / 01 |
Flens EN 1092-1 / 01 |
Pakning: |
EPDM |
EPDM |
|
Polypropylen: |
1-5-10-25-50-100-200 mikron |
1-5-10-25-50-100-200 mikron |
1-5-10-25-50-100-200 mikron |
Polyester: |
1-5-10-25-50-75-100-150-200-300 mikron (maks. 150 ° C) |
1-5-10-25-50-75-100-150-200-300 |
1-5-10-25-50-75-100-150-200-300 |
General Numbers | |
---|---|
Capacity | 2-150 m3/h |
Filtration Range | 1-1000 µm |
Flange connection | Thread EN 10226, flange EN 1092-1/01Flange EN 1092-1/01 |
Test Pressure | 12,5 or 15 |
Max working temperature | 100 °C |
Max differential pressure | 1 bar |
Design Pressure | 8,5 or 1 bar |
